functional testing
Project Case
在电力领域智能单相重合器作为保险丝的替代产品，解决了传统保险丝在保护性能和可靠性方面的一些不足，为电力系统提供了更加先进和可靠的保护方案，同时降低了维护成本和工作量。它的核心功能为高压电力线的智能监控（电网电压/电网电流/负载电流），远程控制（远程断电/远程合闸）/及线路保护（负载电网短路保护/负载电网漏电保护），产品使用超级电容供电及超长待机时间/低功耗待机。为确保各项功能的正常与稳定，其控制模块需要进行一系列严格的功能测试。
测试需求
程序烧录
Flashing Firmware

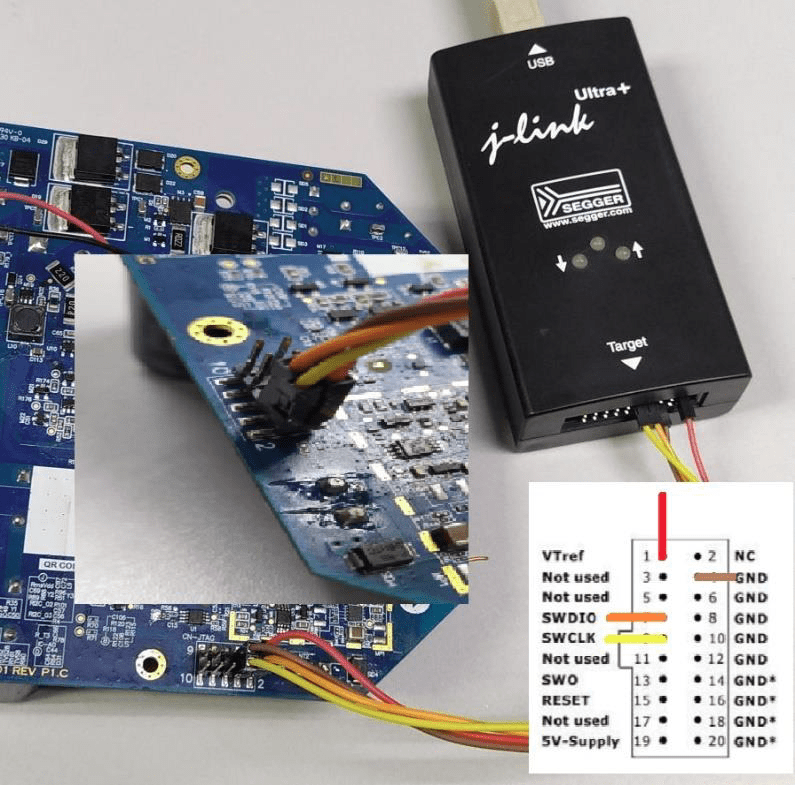

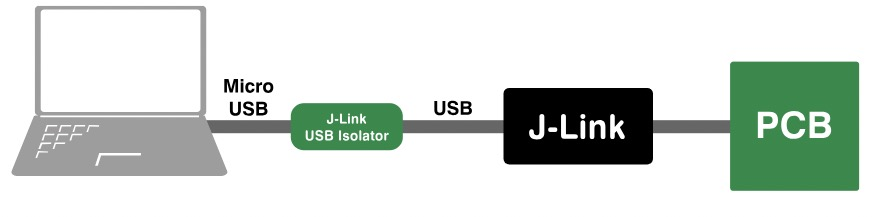

使用Segger J-link lite 实用程序，通过 SWD 接口刷新 FCB eco-link 板。
| Pin Name | Wire Color |
| 3.3V Supply Pin | Red |
| GND | Brown |
| SWDIO | Orange |
| SWCLK | Yellow |

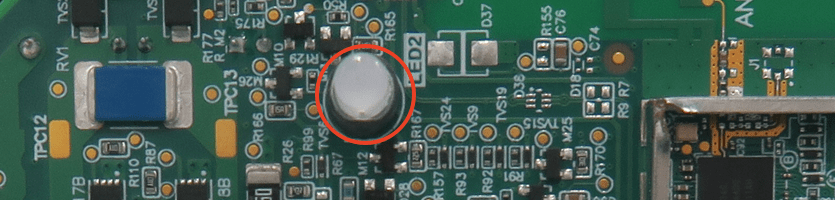

项目中TPC11 的电源板为 8.2V @ 200mA，使用 LED 测试模块检测 LED 的红色和绿色强度，具体通过将M 26-Gate 短接至 GND 来启用绿色 LED，通过将M13-Gate 短接至 GND 来启用红色 LED，将结果记录为项目-1 和项目-2。

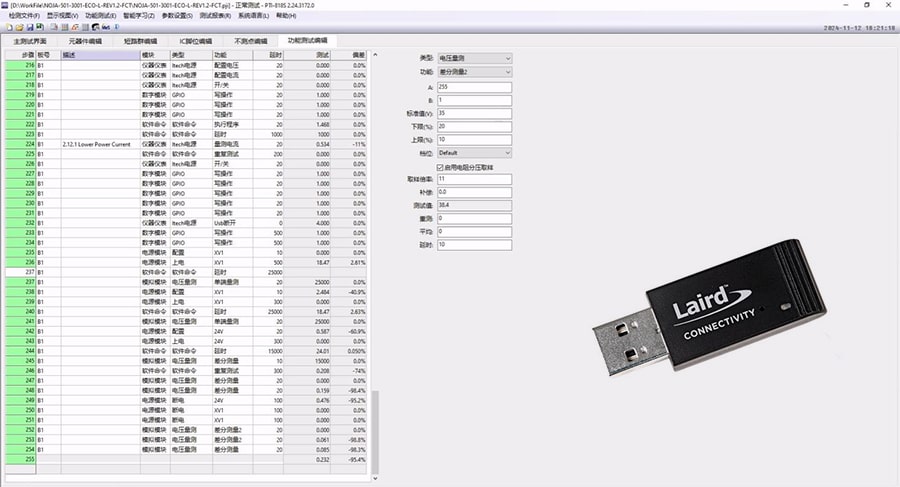

电路板自检通讯（产品的电压、电流的状态监测）通过蓝牙做远程监控及控制。将程序写入主板，通过与外接射频接收器与主板建立通讯。
