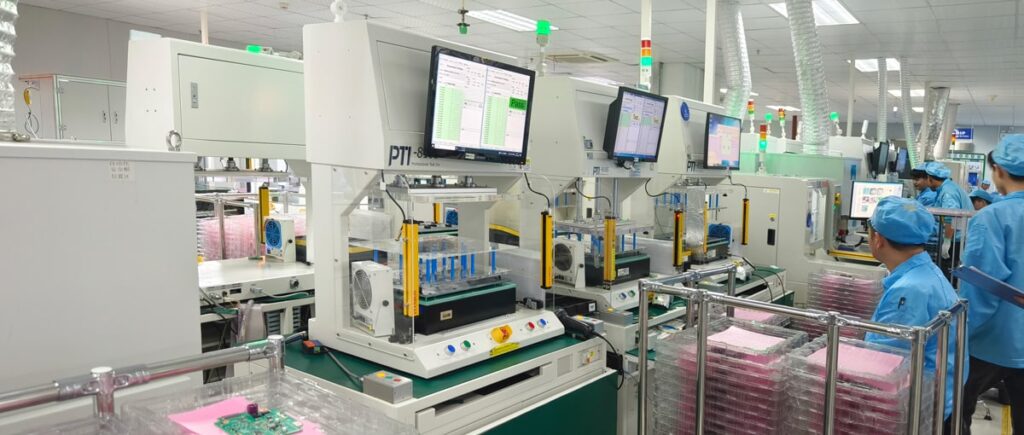

ICT（In Circuit Test ，在线电路测试 ）是电子制造行业常用的电路板静态测试手段，借助专门测试设备，对电路板上元器件及电路连接进行检测 ，具体介绍和测试要点如下：

一、ICT测试介绍

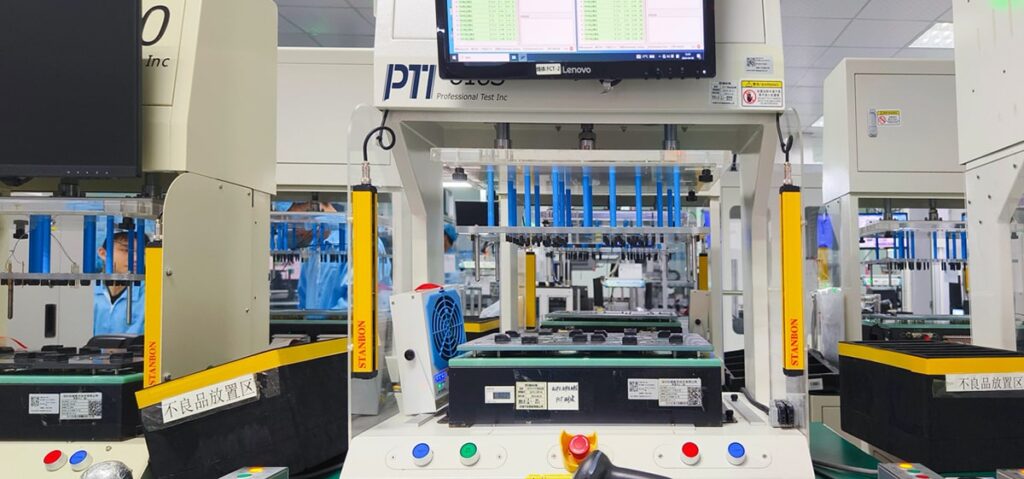

定义：利用测试机、测试治具（如针床 ），接触电路板测试点，施加电压、信号等，检测元器件性能与电路连接状态，属静态测试（不上电模拟实际功能，聚焦元件本身及焊接、连接问题 ）。
作用：及时发现电路板开短路、缺件、错件、焊接不良等问题，定位精准，助力提升产品良率、降低维修成本，还能反馈生产环节（如SMT制程 ）缺陷，辅助工艺改进 。

二、测试要点

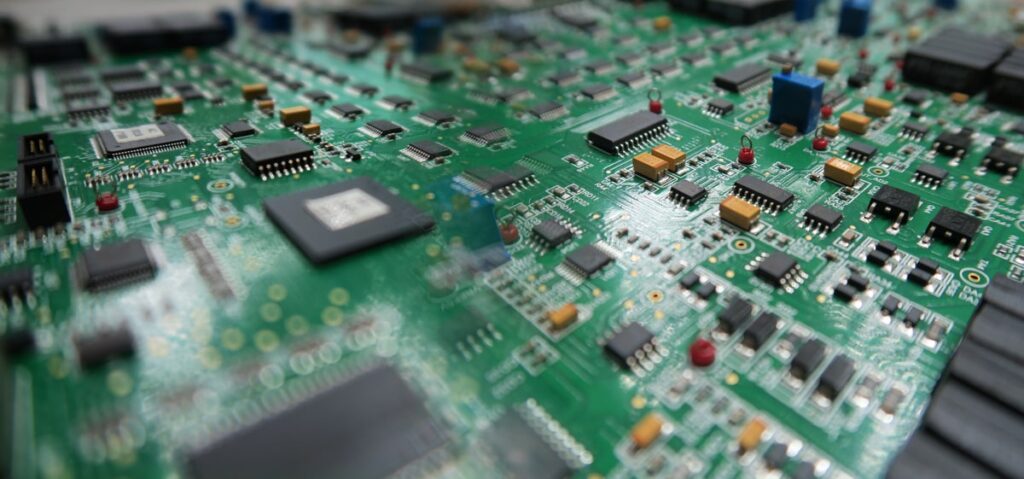

测试点设计
1、覆盖性：尽量100%覆盖信号网络，包括器件空管脚，全面检测电路；优先选同一面布局，缩减测试治具复杂度与成本。
物理特性：测试焊盘直径常用30mil或40mil（过大占走线空间，过小增加成本 ）；焊盘需阻焊开窗，保证探针接触良好；测试点中心间距≥50mil（过近难测试、成本高 ），到过孔距离宜20mil（最小12mil ）；避开贴片器件，防探针接触不良 。
2、可选类型：专用测试焊盘、元器件通孔管脚、过孔均可作为测试点，设计时灵活选用 。

测试流程与参数
1、前期准备：依据电路板布局、元件位置，定制测试治具（含测试针床 ），确保探针精准接触测试点；预设测试程序，涵盖各元件测试参数（如电阻阻值范围、电容容值标准等 ）。
2、信号施加与检测：通过探针给测试点加电压、信号（数字或模拟，依元件特性定 ），采集反馈数据，与标准值对比，判断元件（电阻、电容、电感、二极管、三极管、IC等 ）是否正常，以及电路连接（有无开短路、错接 ）是否合格 。
3、隔离技术：因电路板元件相互连接，测试时需用隔离技术（如运算放大器构建电压跟随器 ），使待测元件不受外围电路分流影响，保证测量精准 。

故障处理：测试系统标记异常元件/连接点，输出故障位置、测试值与标准值等报告；维修人员依报告，借助专业工具（如万用表辅助 ）复判、维修，完成后可重测验证，确保问题解决 。
