在SMT（表面贴装技术）生产制程中，AOI（自动光学检测）和首件检测是两种不同的质量控制手段，在检测阶段、技术原理、应用场景等方面存在明显差异。以下是具体对比：

一、核心定义与技术原理

AOI（自动光学检测）

定义：通过光学摄像头对PCB（印刷电路板）上的元器件焊接、贴装位置等进行图像采集，再与标准图像或CAD数据比对，自动识别缺陷的设备。

技术原理：
利用光源（如红/绿/蓝三色光、红外光）照射PCB，摄像头获取高分辨率图像。
基于模板匹配、边缘检测、灰度分析等算法，对比实测图像与标准图像的差异，判断是否存在缺陷（如元件偏移、焊锡不足、极性反置等）。
典型检测精度：±5μm，可识别01005超微型元件的贴装误差。

首件检测

定义：在批量生产前，对首块（或前几块）PCB进行全面检查，确认生产工艺参数是否正确的过程，分为人工首件和自动首件。

技术原理：
人工首件：操作人员依据BOM表（物料清单）、坐标文件等，使用万用表、放大镜等工具，逐一对元件型号、值（如电阻阻值、电容容值）、贴装位置进行核对。

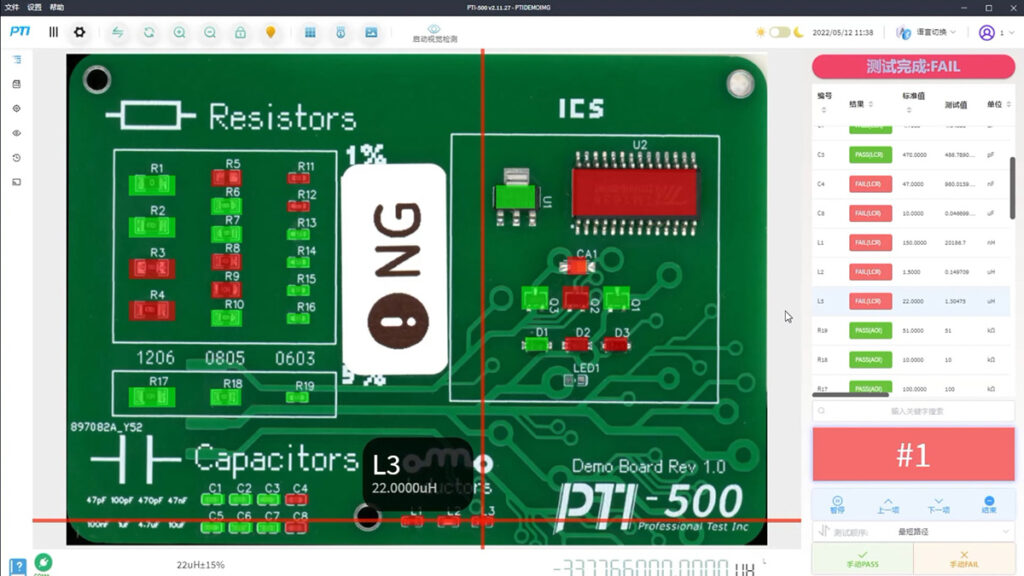

自动首件：通过专用设备（如PTI-500X全自动首件测试仪）扫描PCB，结合Gerber文件和BOM数据，自动比对元件参数（如阻值、容值）与贴装位置，精度可达±1%。

二、检测阶段与目的

三、检测内容与能力对比

AOI的检测范围

首件检测的核心项目

四、设备与效率差异

AOI设备特点
硬件配置：多相机架构（如顶部相机+侧面相机），支持3D检测（如Solder Paste Inspection，SPI）。
检测速度：1-3秒/PCB（取决于元件数量），适合高速流水线。
典型场景：安装在回流焊后，对成品PCB进行100%全检，剔除焊接不良品。

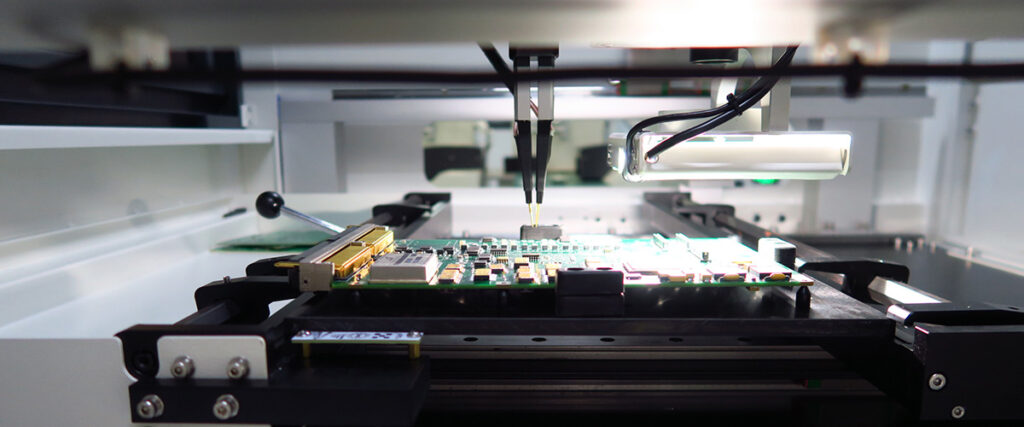

首件检测设备特点
硬件配置：自动首件测试仪集成高精度扫描头（分辨率10-20μm）和多通道测试探针，支持飞针测试（无需夹具）。
检测速度：5-15分钟/PCB（取决于元件数量），适合中小批量生产。
典型场景：新工单上线、设备换型（如更换贴片机程序）后，对前3-5块PCB进行首件检测，确认无误后再批量生产。

五、质量控制中的协同作用

1. 首件检测是批量生产的“准入门槛”
   若首件检测发现元件错料或坐标偏移，需立即调整贴片机程序或物料管理流程，避免批量不良（如整批PCB因电阻错料导致功能失效）。
2. AOI是生产过程的“实时监控器”
   当AOI连续检测到3块PCB出现同一类型缺陷（如某位置少锡），可判断为工艺异常（如钢网堵塞），及时停机维护，防止不良扩散。
3. 数据互补性
   首件检测数据用于优化初始工艺参数（如炉温曲线），AOI数据用于动态调整生产过程（如每小时统计缺陷类型，针对性优化焊接参数）。

二者不可相互替代，需协同应用
首件检测解决“批量生产是否可行”的问题，聚焦工艺参数的初始正确性；
AOI解决“生产过程是否稳定”的问题，聚焦实时缺陷剔除与过程优化。
在高端电子产品（如汽车电子、医疗设备）的SMT制程中，通常要求“首件全检+AOI 100%检测”，以确保零缺陷交付。
